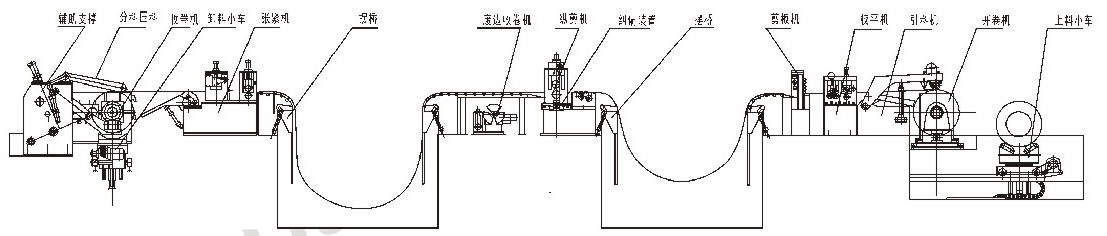

15225939987生產線布置圖
設備概述:

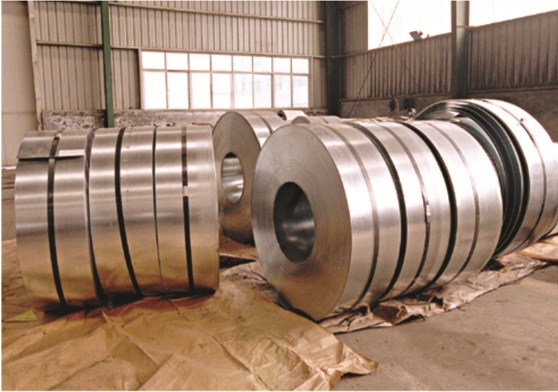

該系列生產線用于將金屬卷板經過開卷、縱剪、收卷成幾卷所需寬度的卷板。適用于加工冷軋和熱軋?zhí)间?、硅鋼、馬口鐵、不銹鋼及表面涂鍍后的各類金屬卷板。

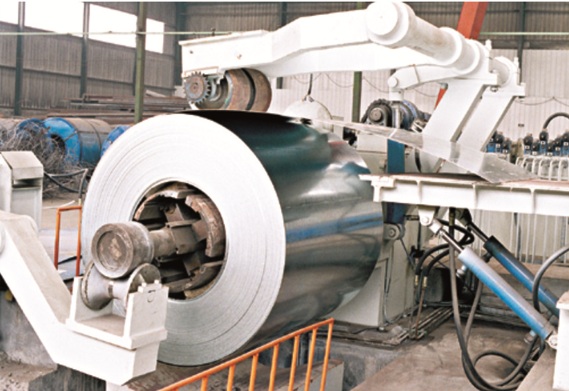

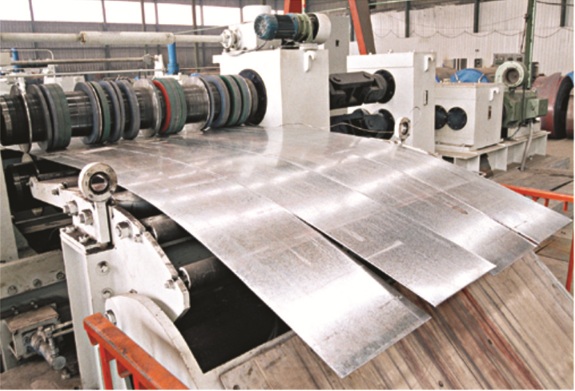

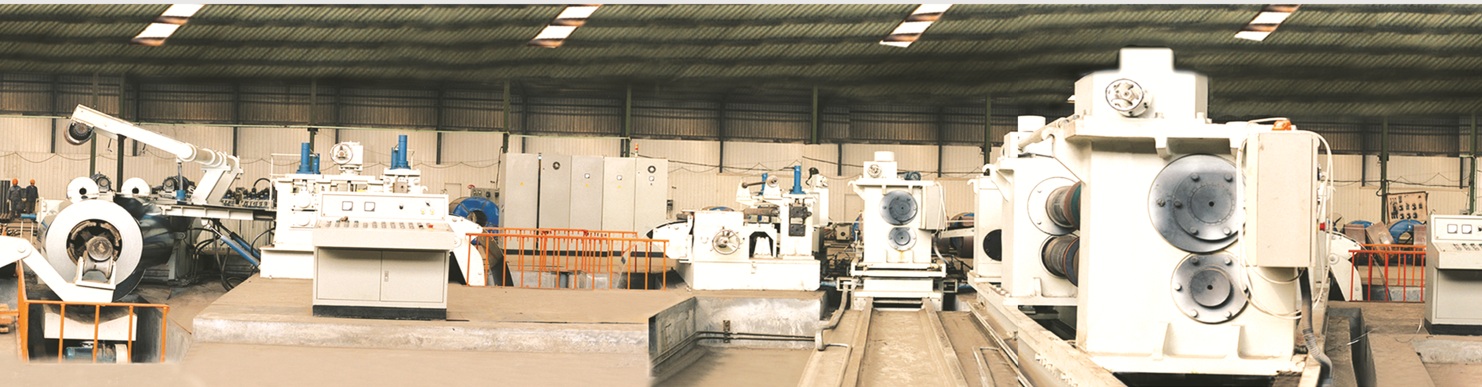

生產線主要由上料小車、開卷機、校平機、縱剪、廢邊收卷機、張緊機、收卷機、卸料裝置等組成。
整線采用PCL集中控制，人機界面顯示，自動化程度高，操作簡單可靠
技術參數：
| 名稱 型號 | 加工板寬
| 加工板厚
| 縱剪條數 | 縱剪寬度精度
| 縱剪速度（m/min）
| 開卷重量（Ton） | 備注 |
TFS-0.5×1300 | 0.15-0.5 | 500-1300 | 20 | ±0.05 | 50-120 | 6 | 技術參數、設備配置按客戶需求確定 |
TFS-1.5×1300 | 0.25-1.5 | 500-1300 | 30-80 | ±0.05 | 50-120 | 6/15 | |
TFS-2×300 | 0.25-2 | 100-300 | 20-6 | ±0.05 | 50-120 | 2 | |
TFS-2×450 | 0.25-2 | 100-450 | 30-6 | ±0.05 | 50-120 | 3 | |
TFS-2×650 | 0.25-2 | 100-650 | 30-6 | ±0.05 | 50-120 | 5 | |
TFS-2×1300 | 0.25-2 | 500-1300 | 30-12 | ±0.05 | 50-160 | 6/15 | |
TFS-2×1600 | 0.25-2 | 500-1600 | 30-12 | ±0.05 | 50-160 | 6/15 | |
TFS-3×1600 | 0.35-2 | 500-1600 | 30-8 | ±0.1 | 50-120 | 6/15 | |
TFS-4×1600 | 0.5-4 | 900-1600 | 30-6 | ±0.1 | 30-80 | 20 | |
TFS-6×1600 | 0.6-6 | 900-1600 | 20-6 | ±0.05 | 30-60 | 30 | |
TFS-8×2000 | 2-8 | 900-2000 | 10-3 | ±0.2 | 20-40 | 30 | |
TFS-14×2000 | 4-14 | 900-2000 | 4-2 | ±0.5 | 8-20 | 30 |
