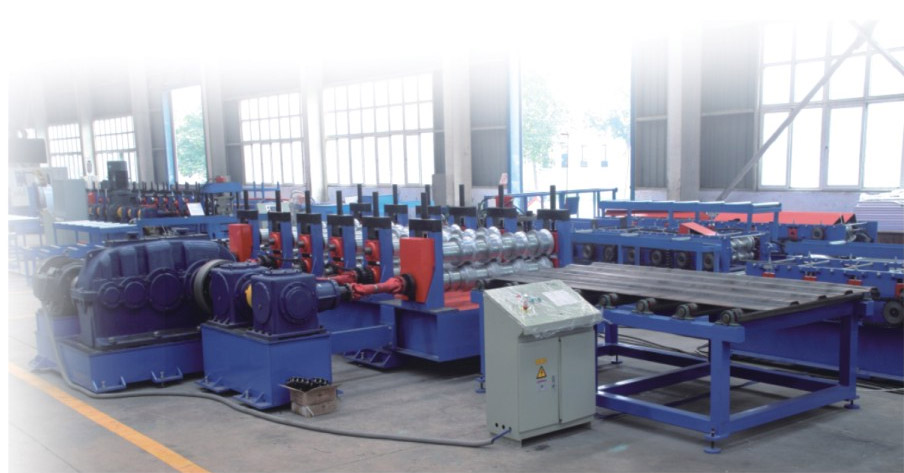

TF1500*6保護板冷彎生產線
設備概述：
設備用途：
-
增值保障：
售前免費技術咨詢
售中技術團隊定制
售后1對1技術指導
免費獲取報價
15225939987
售前免費技術咨詢售中技術團隊定制售后1對1技術指導
15225939987生產線布置圖
主電機→齒輪減速機→ 減速機(傳動傘齒輪箱)→萬向接頭→牌坊
概述
設備概述：
1.雙懸臂齒輪傳動裝置，機器的制造寬度可調整持續，可改變型材的寬度和高度。
2.牌坊20道成型，主機由交流電機，減速機，牌坊，變速箱，水平調節系統和軋
制模具。機座和傳輸采用焊接結構，具有硬度的處理，軋輥材質為45#鋼。
3，輥壓成型工藝是由德國COPRA軟件制作;進行有限元工藝分析和檢查。
提高線速度，降低成形阻力。從而保證設備的準確度和穩定性。
TF1500*6保護板冷彎生產線
技術參數:
| 參數表 | 項目 | 單位 | 參數 | 備注 | |
| 1 | 原材料規格 | 類型 | Q235 | ||
| 強度 | MPa | σs≤245MPa，σb≤450MPa | |||
| 厚度 | mm | 5.5--6.0MM | |||
| 卷料內直徑 | mm | 180 | |||
| 重量 | T | 5 | |||
| 2 | 板型寬度 | mm | 1522--1540 | ||
| 3 | 生產線速度 | m/min | 10 | ||
| 4 | 軋輥材質 | D2淬火處理 | |||
| 5 | 軋輥驅動 | 外部傳動 | |||
| 6 | 操作系統 | Windows2000 | |||
| 7 | 總電機功率 | Kw | About 75 | ||
| 8 | 電氣控制系統 | PLC自動控制系統 | |||
| 9 | 維度(L*W*H) | m | |||
